玻璃挡烟垂壁

玻璃挡烟垂壁

1.1定义

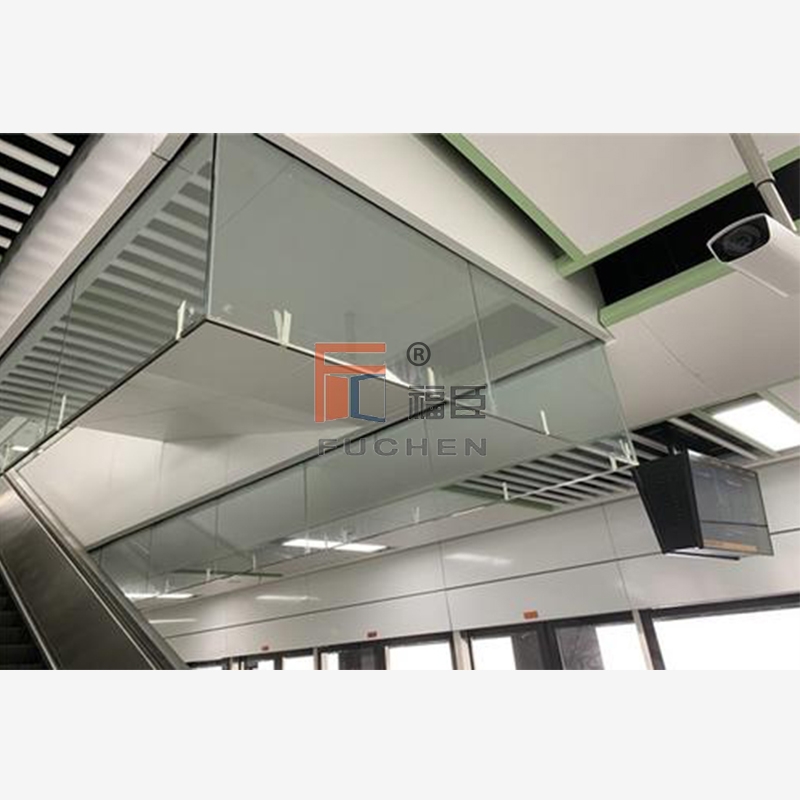

安装在吊顶或楼板下或隐藏在吊顶内，火灾时能够阻止烟和热气体水平流动的垂直分隔物。

1.2分类

挡烟垂壁按活动方式可分为卷帘式和翻板式。

1.3规格尺寸

挡烟垂壁的有效下降高度应不小于500mm。

卷帘式挡烟垂壁的单节宽度应不大于6000mm。

翻板式挡烟垂壁的单节宽度应不大于2400mm。

4.2 防烟分区

4.2.1 设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙等划分防烟分区。防烟分区不应跨越防火分区。

4.2.2 挡烟垂壁等挡烟分隔设施的深度不应小于本标准第4.6.2条规定的储烟仓厚度。对于有吊顶的空间，当吊顶开孔不均匀或开孔率小于或等于25%时，吊顶内空间高度不得计入储烟仓厚度。

4.2.3 设置排烟设施的建筑内，敞开楼梯和自动扶梯穿越楼板的开口部应设置挡烟垂壁等设施。

4.2.4 公共建筑、工业建筑防烟分区的允许面积及其长边允许长度应符合表4.2.4的规定，当工业建筑采用自然排烟系统时，其防烟分区的长边长度尚不应大于建筑内空间净高的8倍。
